580KW柴油机机带发发动机并机柜新线路电气设备图作用：由专研器AC220V/DC24V，提拱带发发动机把控器所用到的输送电DC24V。带发发动机运行后由KA5交流会220V在期间继电热器产品输送一家运行无线数字移动信号。柴油机机带发发动机把控器按照无线数字移动信号电路开关把带发发动机的瞬时电流、的电压，频繁，轉速等带发发动机的多种多样技术参数无线数字移动信号返馈到把控器，由把控器发出信号电脑指令。   当柴油密度生产发电厂机加载后，把电送进把控面板电源开关柜上面的主母排。把控器采用电机控制系统化监督实现必须 条件加载气油把控，工作把控，采用DC24V断电器元件面板电源开关广西顶博发电机组制造所在网络电磁波。生产发电厂机把控器采用电阻污染监测电机控制系统操控回路，污染监测电机控制系统到要求低压空气电源开关加载电阻，把控器采用KA3断电器元件面板电源开关广西顶博发电机组制造所在送电网络电磁波，合上主把控面板电源开关断路，低压空气电源开关送电后送电警报灯灯亮。当把控电机控制系统化必须 分闸的时，采用KA四分闸断电器元件面板电源开关广西顶博发电机组制造所在分闸网络电磁波，主把控面板电源开关低压空气电源开关分闸，低压空气电源开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主电源开关柜
号码	明称	应用規格	企事业单位	总数量	加工厂
1	那么万能的式结构高压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电厂冷库机组掌控器	HGM9510	只	2	众智
3	整流24v电源模组	BAC06A	只	2	众智
4	大型上面汽车继电器产品	HH52P    DC24V	只	8	正泰
5	小形中部电磁阀开关	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	无线指示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地保护铜排	TMY-60*6	米	2	国优
13	隔绝子	半圆形，桔红色，M10	只	12	海坦
14	主材		台	2	国优

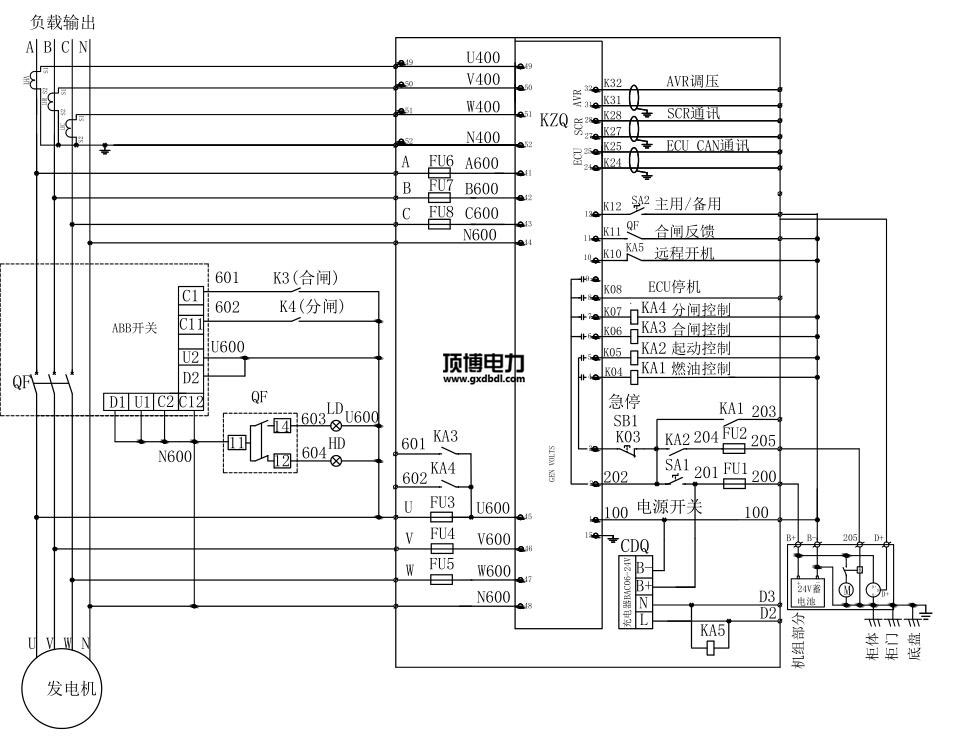

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.fsxrd.net
