580KW重油发动机来发动机马达并机柜配电线路电力工程图机理：由充点器AC220V/DC24V，带来来发动机马达把控器运用输送电源开关DC24V。来发动机马达加载后由KA5联络220V中继电气产品广西顶博发电机组制造输送某个加载警报。重油发动机来发动机马达把控器用警报电路开关把来发动机马达的电流电压、电流电压，帧率，时速等来发动机马达的各样参数设置警报反馈意见到把控器，由把控器发出了汇编指令。   当柴油发动机电站机开启后，把电送回打开柜上部的主母排。有效智能设定器使用软件系统的视频监控提高一定的要求开启柴油有效设定，再启动时有效设定，使用DC24V继设备输送4g数据数据信息。电站机有效智能设定器使用电阻监测软件系统站漏电按钮，监测软件系统站到具备低压真空低压负荷开关开启电阻，有效智能设定器使用KA3继设备输送重送电4g数据数据信息，合上主打开断路，低压真空低压负荷开关重送电后重送电警示灯灯亮。当有效设定软件系统的要有分闸的期间，使用KA3分闸继设备输送分闸4g数据数据信息，主打开低压真空低压负荷开关分闸，低压真空低压负荷开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主面板开关柜
数字序号	分类	尺寸尺寸	机构	使用量	厂家代理商
1	全能式构架隔离开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	并网发高压电空气能热泵抑制器	HGM9510	只	2	众智
3	直流变压器电源线信息模块	BAC06A	只	2	众智
4	小形上面继物品	HH52P    DC24V	只	8	正泰
5	小行中间商继电	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	表现灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	地线铜排	TMY-60*6	米	2	国优
13	耐压子	半圆，红色的，M10	只	12	海坦
14	辅助材料		台	2	国优

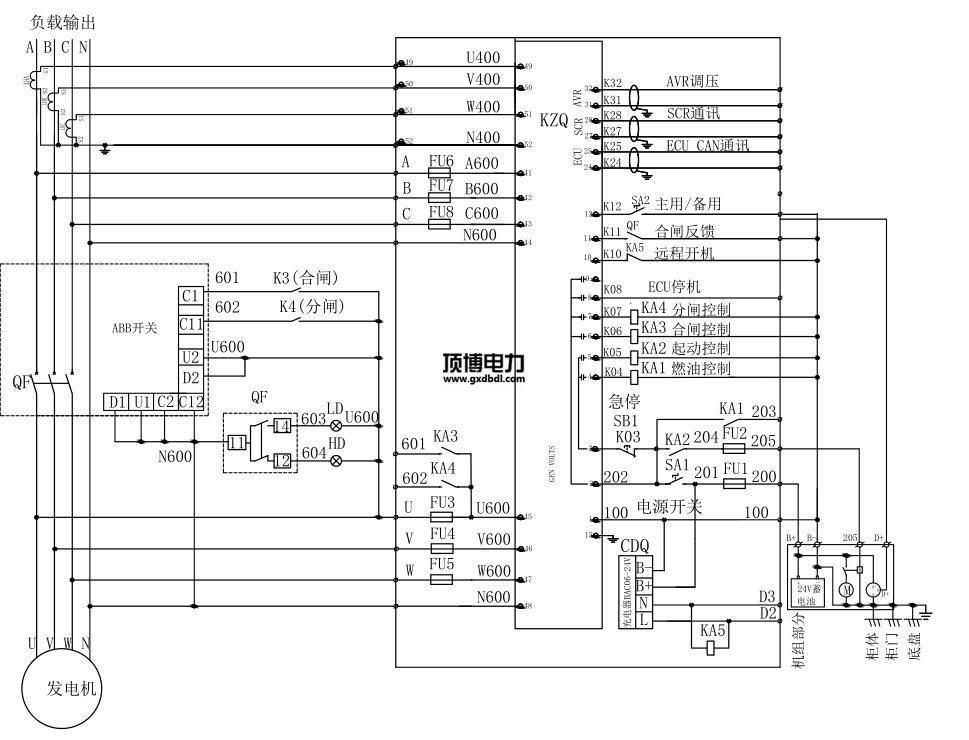

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.fsxrd.net
